His Masters Voice 101

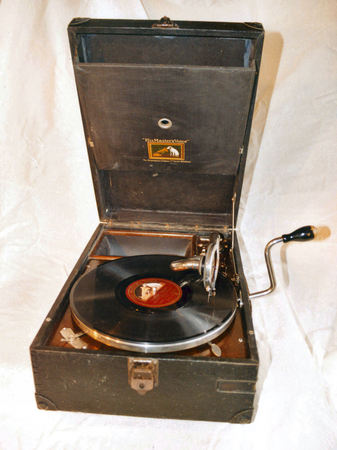

Hieronder ziet u de His Masters Voice koffergrammofoon in bedrijf.

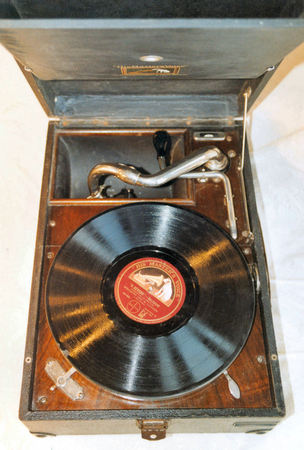

Hierboven is de grammofoon klaar voor transport.
De arm met toonkop is weggeklapt in de opening van de hoorn.
De slinger is uit het apparaat geschroef en in de houders geklemd.

Alleen nog het deksel dicht klappen en de grammofoon kan zo mee.

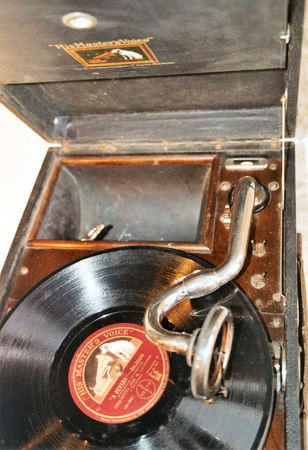

Hierboven is goed te zien dat de holle toonarm rechts bovenin in de kast verdwijnt.
De hoorn gaat in de kast verder (rond de motor) en komt links boven weer de kast uit. Dit is dan ook de plaats waar het geluid van de plaat klinkt.

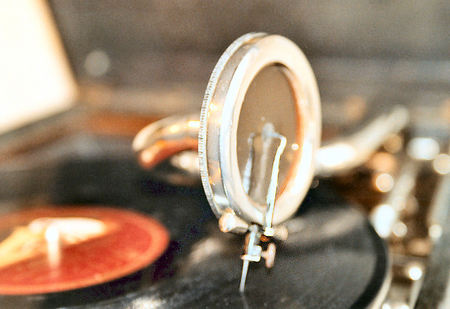

Hieronder is goed te zien dat het geluid van de naald via een hefboompje overgebracht wordt op het membraam van de toonkop. Als de naald gaat trillen, dan gaat ook het membraam trillen. Het membraam brengt zo de lucht in de hoorn aan het trillen.

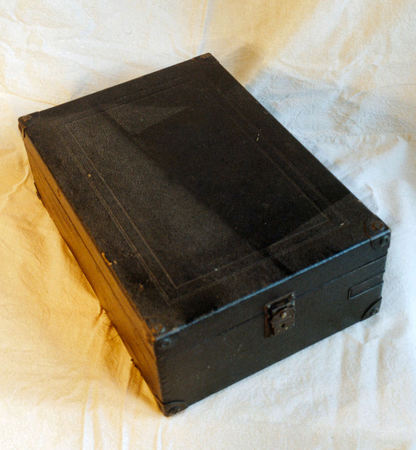

Hieronder is de grammofoon helemaal dichtgeklapt..
